Περιγραφή

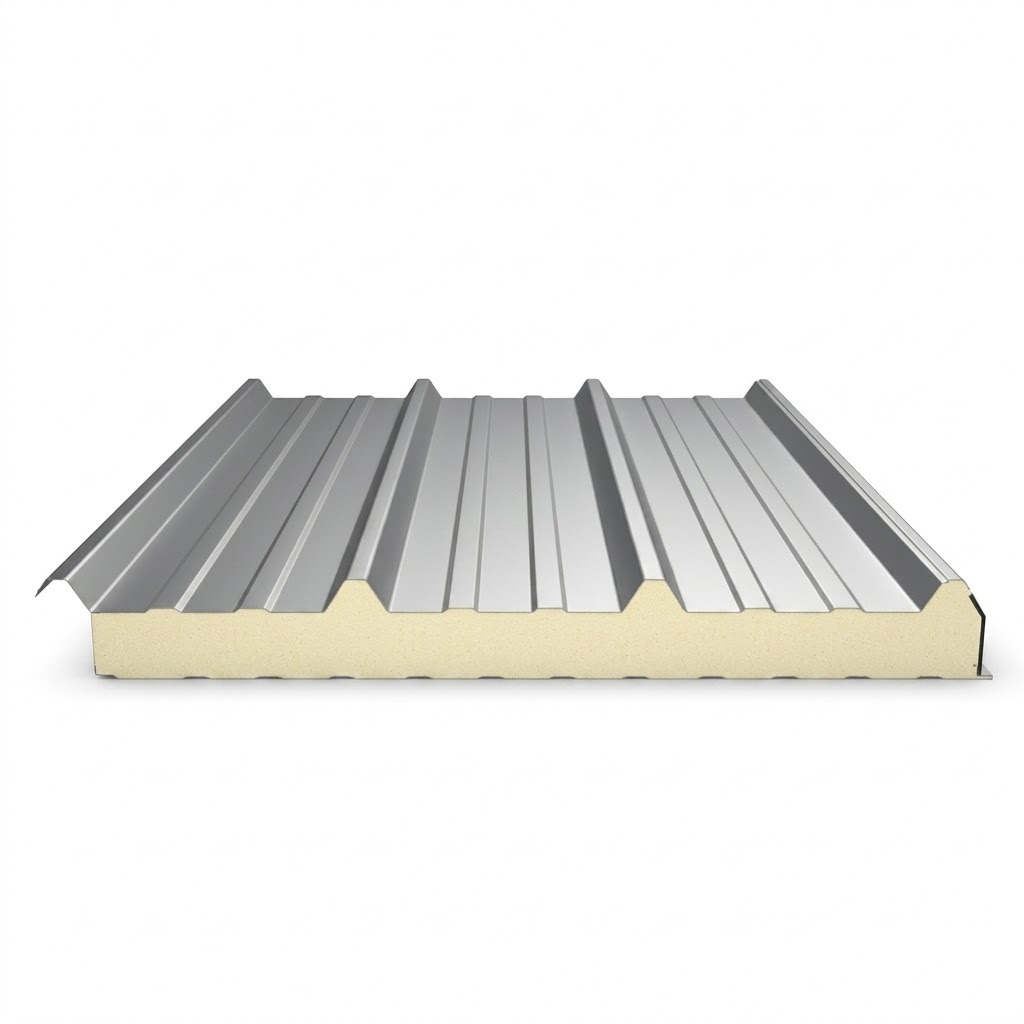

PBR1000
Χαρακτηριστικά
Ο πυρήνας του πάνελ αποτελείται από έγχυτο αφρό πολύϊσοκυανουρίας (PΙR) πυκνότητας 40Kg/m3±15%, σε διάφορα πάχη τα οποία ποικίλουν ανάλογα το τελικό πάχος του πάνελ και των ελασμάτων του.
Το μήκος του πάνελ κυμαίνεται από 2.500-16.000 mm, με δυνατότητα παραγωγής μικρότερων ή μεγαλύτερων μηκών.
Η στήριξη του πάνελ είναι εμφανής. Επίσης υπάρχει η δυνατότητα προετοιμασίας υπερκαλύψεων του πάνελ στο εργοστάσιο σε διαστάσεις 70-250 mm.
Κατηγοριοποίηση σε αντίδραση στη φωτιά: B-s2,d0 / B-s1,d0 (high index).
Το πάνελ PBR 1000 παράγεται σύμφωνα με το ευρωπαϊκό πρότυπο ΕΝ 14509.
PBCW1000 & PBW1000
Χαρακτηριστικά
Tα πάνελ πλευράς PBCW1000 (κρυφής στήριξης) & PBW1000 (φανερής στήριξης) αποτελούνται από δύο γαλβανισμένα χαλυβδοελάσματα που περικλείουν οικολογικό αφρό πολύϊσοκυανουρίας.
Το εξωτερικό χαλυβδόφυλλο είναι με ελαφρές συμμετρικές επιφανειακές νευρώσεις 27mm & 31mm και βάθους 2mm ή επίπεδο ή μικρονευρατούρα ενώ το αντίστοιχο εσωτερικό είναι με ελαφρές συμμετρικές επιφανειακές νευρώσεις 27mm & 31mm και βάθους 2mm ή επίπεδο ή μικρονευρατούρα.
Ο πυρήνας του πάνελ αποτελείται από έγχυτο αφρό πολύϊσοκυανουρίας (PΙR) πυκνότητας 40Kg/m3±15%, σε διάφορα πάχη τα οποία ποικίλουν ανάλογα το τελικό πάχος του πάνελ και των ελασμάτων του.
Το μήκος του πάνελ κυμαίνεται από 2.500-16.000 mm, με δυνατότητα παραγωγής μικρότερων ή μεγαλύτερων μηκών.
Η στήριξη του πάνελ είναι εμφανής ή κρυφή.
Κατηγοριοποίηση σε αντίδραση στη φωτιά: B-s2,d0 / B-s1,d0 (high index)
Πάνελ Οροφής PBR1000 (PIR)
| Ονομαστικό Πάχος (d) | Συντελεστής U (W/m²K) | Θερμική Αντίσταση R (m²K/W) | Ίδιο Βάρος (kg/m²) | Μέγιστο Άνοιγμα Τεγίδων L (m)* |
|---|---|---|---|---|
| 30 mm | 0.68 | 1.47 | 9.90 | 1.80 – 2.10 |
| 40 mm | 0.52 | 1.92 | 10.30 | 2.20 – 2.50 |
| 50 mm | 0.42 | 2.38 | 10.70 | 2.60 – 2.90 |
| 60 mm | 0.35 | 2.85 | 11.10 | 3.00 – 3.30 |
| 80 mm | 0.27 | 3.70 | 11.90 | 3.60 – 4.00 |
| 100 mm | 0.21 | 4.76 | 12.70 | 4.20 – 4.60 |
*Ενδεικτικό μέγιστο άνοιγμα για τυπικό ομοιόμορφο φορτίο πίεσης (χιόνι/άνεμος) ~120 kg/m² σε πολλαπλά ανοίγματα.
- Ωφέλιμο Πλάτος: 1.000 mm
- Προφίλ Εξωτερικού Ελάσματος: Τραπεζοειδές 5 κορυφών (νευρώσεων)
- Τύπος Στήριξης: Εμφανής στήριξη με βίδες και καλυπτήρια (καβαλάρηδες)
- Πυρήνας Μόνωσης: Αφρός πολυϊσοκυανουρίας (PIR) 40 kg/m³ ±15%
- Αντίδραση στη Φωτιά: B-s2,d0 / B-s1,d0 (EN 13501-1)
- Εργοστασιακή Υπερκάλυψη: Δυνατότητα προετοιμασίας 70 – 250 mm
Πάνελ Πλαγιοκάλυψης & Τοιχοποιίας PBCW1000 & PBW1000 (PIR)
| Ονομαστικό Πάχος (d) | Συντελεστής U (W/m²K) | Θερμική Αντίσταση R (m²K/W) | Ίδιο Βάρος (kg/m²) | Μέγιστο Άνοιγμα Μηκίδων L (m)* |
|---|---|---|---|---|
| 30 mm | 0.68 | 1.47 | 9.40 | 2.00 – 2.30 |
| 40 mm | 0.52 | 1.92 | 9.80 | 2.50 – 2.80 |
| 50 mm | 0.42 | 2.38 | 10.20 | 3.00 – 3.30 |
| 60 mm | 0.35 | 2.85 | 10.60 | 3.50 – 3.80 |
| 80 mm | 0.27 | 3.70 | 11.40 | 4.20 – 4.50 |
| 100 mm | 0.21 | 4.76 | 12.20 | 4.80 – 5.20 |
*Ενδεικτικό μέγιστο άνοιγμα για τυπικό φορτίο ανεμοπίεσης ~80 kg/m² σε πολλαπλά ανοίγματα.
- Ωφέλιμο Πλάτος: 1.000 mm
- Διαφοροποίηση Στήριξης: PBCW1000 (Κρυφή στήριξη) | PBW1000 (Εμφανής στήριξη)
- Διαμόρφωση Επιφάνειας: Ελαφριά γραμμική νεύρωση (standard), μικρονευρατούρα ή επίπεδο
- Πυρήνας Μόνωσης: Αφρός πολυϊσοκυανουρίας (PIR) 40 kg/m³ ±15%
- Αντίδραση στη Φωτιά: B-s2,d0 / B-s1,d0 (EN 13501-1)
- Ηχομόνωση (Rw): ~25 dB
