Περιγραφή
Χαρακτηριστικά

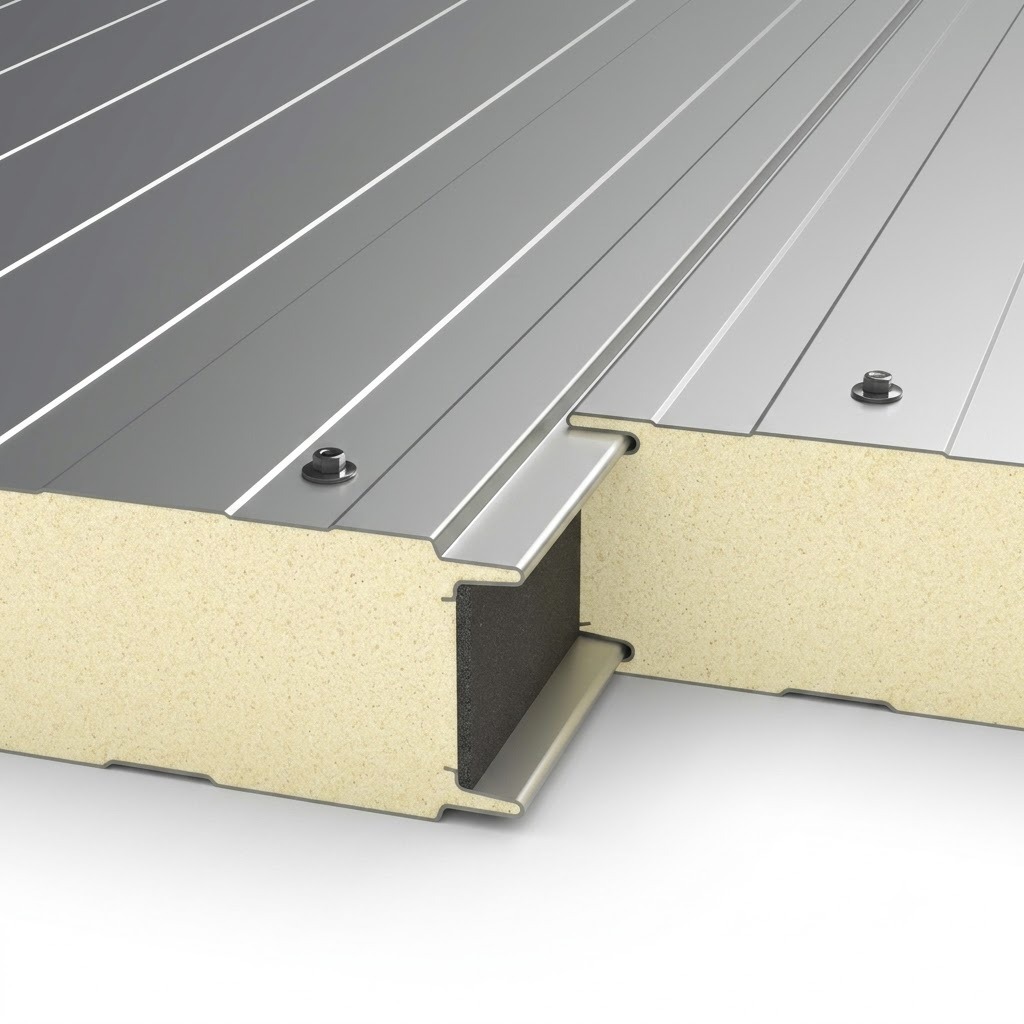

Τα συστήματα ψυκτικών πάνελ PSF1000 (PUR) & PBF1000 (PIR) είναι δομικά στοιχεία για την κατασκευή ψυκτικών θαλάμων, χώρων παραγωγής και συντήρησης τροφίμων. Αποτελούνται από δυο χαλύβδινα ελάσματα και πυρήνα αφρού πολυουρεθάνης ή πολυϊσοκυανουρίας.
Η εύκολη και ταχύτατη τοποθέτησή τους όπως επίσης και η άψογη συναρμογή τους, καθιστούν τα σύστηματα PSF1000 & PBF1000 την ιδανική λύση για όλες τις εφαρμογές στον τομέα της βιομηχανικής ψύξης.
Τα πάνελ PSF1000 & PBF1000 διατίθενται σε διάφορα πάχη από 80mm έως και 200mm. Στα πάχη 80mm & 100mm υπάρχει η επιλογή κρυφής στήριξης (δεν φαίνεται η βίδα στην τελική επιφάνεια) χωρίς επιπλέον χρέωση.
Η σύνθεση με αφρό πολύϊσοκυανουρίας (PIR) διατίθεται στα πάχη 80mm, 100mm και 120mm.
Τα πάνελ παράγονται στην πλειοψηφία τους από γαλβανισμένα και προβαμμένα φύλλα χάλυβα, ωστόσο υπάρχει και η δυνατότητα παραγωγής τους από φύλλα αλουμινίου και ανοξείδωτου χάλυβα. Για ειδικές ζητήσεις παρακαλούμε επικοινωνήστε μαζί μας.
Διαθέσιμα μήκη από 0.50 έως 15 μέτρα. Για μεγαλύτερα μήκη παρακαλούμε επικοινωνήστε μαζί μας.
Εφαρμογές
Τα σύστηματα ψυκτικών πάνελ PSF1000 & PBF1000 χρησιμοποιούνται σε εφαρμογές βιομηχανικής ψύξης, θαλάμους συντήρησης, επεξεργασία και παραγωγή τροφίμων, ζαχαροπλαστική, αρτοποιεία κτλ.
Μπορεί να χρησιμοποιηθεί επίσης σε ειδικές εφαρμογές όπως φούρνοι αυτοκινήτων (για τις ανώτατες επιτρεπτές θερμοκρασίες στις οποίες μπορεί να εκτεθεί το πάνελ, παρακαλούμε επικοινωνήστε μαζί μας).
Διαστάσεις & βάρος
| Πάχος πυρήνα πολυουρεθάνης (mm) A | 80 | 100 | 120 | 140 | 150 | 160 | 180 | 200 |
| Βάρος kg/m2 (χάλυβας 0.50mm) | 11,80 | 12,60 | 13,40 | 14,20 | 14,60 | 15,00 | 15,80 | 16,60 |
Χαρακτηριστικά πολυουρεθάνης
| Πυκνότητα | 40 ± 2 Kg/m3 |
| Ποσοστό κλειστών κυψελίδων | 95% |
Μέγιστες ανοχές διαστάσεων
| Μήκος | L ≤ 3m ±5mm |
| L > 3m ±10mm | |
| Πλάτος | ±2mm |
| Πάχος | D ≤ 100mm ±2mm |
| D ≥ 100mm ±2% |
Πίνακας φορτίων
| PS-F1000 (ΠΑΝΕΛ ΠΛΑΓΙΟΚΑΛΥΨΗΣ) | ΑΜΦΙΕΡΕΙΣΤΗ ΣΤΗΡΙΞΗ | ΠΟΛΛΑΠΛΩΝ ΣΗΜΕΙΩΝ | ||||||||||
| ΠΑΧΟΣ ΠΑΝΕΛ mm | ΠΑΧΟΣ ΕΛΑΣΜΑΤΩΝ mm | L: ΜΕΤΡΑ | ΟΜΟΙΟΜΟΡΦΑ ΚΑΤΑΝΕΜΗΜΕΝΟ ΦΟΡΤΙΟ σε da N/m2 | ΟΜΟΙΟΜΟΡΦΑ ΚΑΤΑΝΕΜΗΜΕΝΟ ΦΟΡΤΙΟ σε da N/m2 | ||||||||
| 60 | 80 | 100 | 120 | 150 | 60 | 80 | 100 | 120 | 150 | |||
| 80 | 0.5 | ΑΠΟΣΤΑΣΕΙΣ ΣΤΗΡΙΞΕΩΝ | 4.80 | 4.20 | 3.80 | 3.40 | 2.90 | 5.50 | 4.70 | 4.15 | 3.90 | 3.20 |
| 100 | 0.5 | 5.10 | 4.50 | 4.13 | 3.75 | 3.25 | 5.78 | 5.18 | 4.76 | 4.35 | 3.71 | |
| 120 | 0.5 | 5.55 | 5.00 | 4.60 | 4.10 | 3.49 | 6.42 | 5.73 | 5.23 | 4.80 | 4.10 | |
| 140 | 0.5 | 6.07 | 5.42 | 4.98 | 4.48 | 3.83 | 7.02 | 6.29 | 5.76 | 5.23 | 4.38 | |
| 150 | 0.5 | 6.30 | 5.61 | 5.15 | 4.70 | 3.98 | 7.30 | 6.55 | 6.02 | 5.47 | 4.54 | |
| 160 | 0.5 | 6.60 | 5.87 | 5.35 | 4.85 | 4.18 | 7.59 | 6.85 | 6.29 | 5.70 | 4.70 | |
| 180 | 0.5 | 7.05 | 6.29 | 5.76 | 5.15 | 4.22 | 8.21 | 7.38 | 6.80 | 6.09 | 5.07 | |
| 200 | 0.5 | 7.55 | 6.75 | 6.19 | 5.50 | 4.77 | 8.78 | 7.94 | 7.30 | 6.53 | 5.40 | |
Eιδικά τεμάχια- εξαρτήματα των ψυκτικών πανέλων:
Για την ολοκληρωμένη κατασκευή ψυκτικών θαλάμων, η PANELCO διαθέτει πλήρη γκάμα εξαρτημάτων όπως:
- Προφίλ αλουμινίου τύπου ‘’Ω’’ για ανάρτηση πάνελ, με εξάρτημα στήριξης PVC για αποφυγή θερμογέφυρας
- Ροζέτες ανάρτησης πάνελ με μεταλλικό σπείρωμα Μ10
- Υγειονομικές γωνίες και σοβατεπί PVC
- Οδηγούς δαπέδου τοποθέτησης πάνελ
- Μπάρες & κολωνάκια προστασίας PVC
- Εξωτερικές γωνίες PVC για κολώνες
- Ειδικά τεμάχια λαμαρίνας σε επιθυμητές διαστάσεις
